استانداردهای شیر پروانه ای کلاس 125 چیست؟

سلام! به عنوان تامین کننده شیرهای پروانه ای کلاس 125، اغلب از من در مورد استانداردهای این شیرها سؤال می شود. بنابراین، فکر کردم یک لحظه وقت بگذارم تا آن را برای همه شما تجزیه کنم.

ابتدا اجازه دهید در مورد چیستی شیر پروانه ای کلاس 125 صحبت کنیم. شیر پروانه ای نوعی شیر یک چهارم چرخشی است که از یک دیسک برای کنترل جریان سیال از طریق لوله استفاده می کند. "کلاس 125" به درجه بندی فشار شیر اشاره دارد. در صنعت شیرآلات، این رتبه بندی کلاس ایده ای از حداکثر فشاری که شیر می تواند به طور ایمن تحمل کند را ارائه می دهد.

ابعاد و اندازه

یکی از استانداردهای کلیدی برای شیرهای پروانه ای کلاس 125 ابعاد آنها است. اندازه شیر بسیار مهم است زیرا باید به درستی در سیستم خط لوله قرار گیرد. استانداردهای مورد قبول صنعت برای ابعاد فلنج، اندازه سوراخ و طول کلی شیر وجود دارد. به عنوان مثال، وقتی صحبت از اتصالات فلنجی به میان می آید، آنها طوری طراحی شده اند که با سایر اجزای سیستم لوله کشی مطابقت داشته باشند. اگر به دنبال اندازه خاصی هستید، مانند aشیر پروانه ای 200 میلی متری، باید الزامات ابعادی دقیق آن اندازه را برآورده کند. این کار نصب بدون نشتی و ایمن را تضمین می کند. اندازه سوراخ، ظرفیت جریان شیر را تعیین می کند. سوراخ بزرگتر اجازه عبور سیال بیشتری را می دهد، در حالی که سوراخ کوچکتر جریان را محدود می کند.

کیفیت مواد

مواد به کار رفته در شیر پروانه ای کلاس 125 نیز تابع استانداردهای سختگیرانه ای هستند. بدنه شیر معمولاً از موادی مانند چدن، چدن داکتیل یا فولاد ضد زنگ ساخته شده است. چدن یک انتخاب رایج است زیرا مقرون به صرفه است و استحکام خوبی دارد. با این حال، در محیط های خورنده تر، فولاد ضد زنگ ممکن است ترجیح داده شود. دیسک شیر که برای کنترل جریان می چرخد ​​نیز باید از مواد بادوام ساخته شود. باید بتواند فشار و سایش ناشی از جریان سیال را تحمل کند. مواد آب بندی یکی دیگر از جنبه های مهم است. یک ماده آب بندی خوب تضمین می کند که هنگام بسته شدن شیر، نشتی وجود ندارد. برخی از شیرها از الاستومرهایی مانند EPDM یا NBR برای آب بندی استفاده می کنند، در حالی که برخی دیگر ممکن است از PTFE استفاده کنند، به ویژه در کاربردهایی که مقاومت شیمیایی مورد نیاز است. به عنوان مثال، ماPN6~PN40 شیر پروانه ای آب بندی PTFE دوگانه غیر عادیاز PTFE برای آب بندی عالی و مقاومت شیمیایی استفاده می کند.

رتبه بندی فشار و دما

همانطور که قبلا ذکر شد، درجه بندی کلاس 125 نشان دهنده ظرفیت فشار شیر است. این شیرها برای تحمل محدوده خاصی از فشارها طراحی شده اند. توجه به این نکته مهم است که درجه فشار می تواند تحت تأثیر دمای سیال در حال عبور از شیر باشد. دماهای بالاتر می تواند استحکام مواد شیر را کاهش دهد، بنابراین استانداردهای مربوط به دما نیز وجود دارد. دریچه ای که برای فشار معینی در دمای اتاق درجه بندی می شود ممکن است در دماهای بالا دارای درجه فشار پایین تری باشد. هنگام انتخاب شیر پروانه ای کلاس 125، باید فشار و دمای عملکرد سیستم خود را در نظر بگیرید تا اطمینان حاصل کنید که شیر می تواند ایمن و موثر عمل کند.

عملکرد و تست

شیرهای پروانه ای کلاس 125 باید یک سری تست های عملکردی را پشت سر بگذارند تا بتوانند مطابق استاندارد در نظر گرفته شوند. این تست ها شامل تست فشار برای بررسی نشتی، تست جریان برای اندازه گیری ظرفیت جریان و تست گشتاور برای اطمینان از باز و بسته شدن آسان شیر می باشد. برای آزمایش فشار، شیر برای مدت معینی تحت فشاری بالاتر از فشار نامی خود قرار می گیرد تا بررسی شود که آیا نشتی وجود دارد یا خیر. آزمایش جریان اندازه گیری می کند که چه مقدار سیال می تواند از شیر در موقعیت های باز مختلف عبور کند. تست گشتاور مهم است زیرا اگر شیر برای کار کردن به نیروی زیادی نیاز داشته باشد، استفاده از آن در یک برنامه واقعی دشوار است.

ویژگی های طراحی

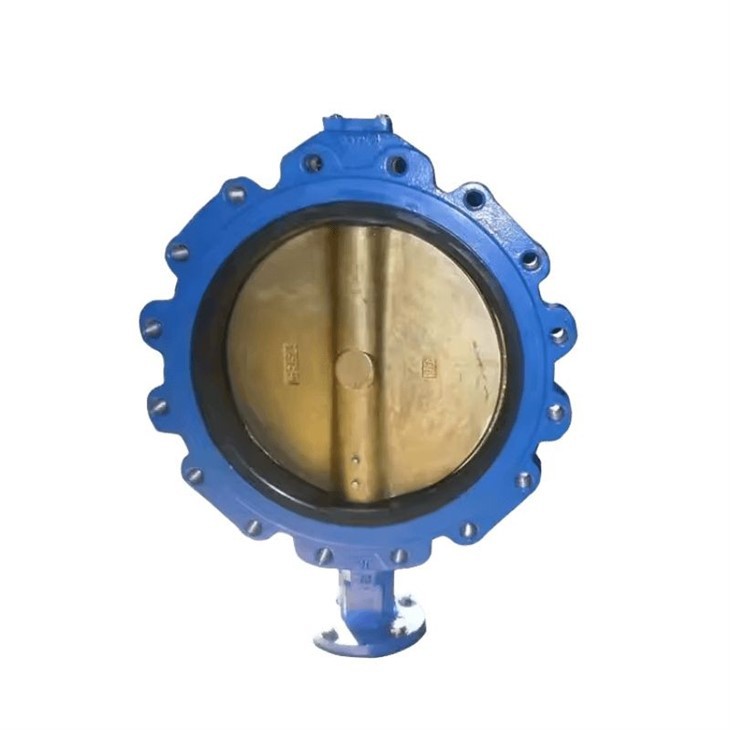

همچنین برخی از ویژگی های طراحی استاندارد برای شیر پروانه ای کلاس 125 وجود دارد. به عنوان مثال، بسیاری از این شیرها دارای طراحی تک فلنجی هستند که نصب و جداسازی آنها را آسان می کند. الفشیر پروانه ای تک فلنجییک انتخاب محبوب است زیرا می توان آن را به سرعت به خط لوله متصل کرد. برخی از شیرها نیز دارای طرح های دوگانه - غیر عادی هستند که عملکرد آب بندی را بهبود می بخشد و سایش اجزای شیر را کاهش می دهد. طراحی دوگانه - غیر عادی به این معنی است که محور ساقه از مرکز دیسک و مرکز لوله منحرف شده است و امکان آب بندی کارآمدتر را فراهم می کند.

انطباق با استانداردهای صنعت

شیر پروانه ای کلاس 125 باید با استانداردهای مختلف صنعت مطابقت داشته باشد. در ایالات متحده، استانداردهایی مانند ASME B16.34 و API 609 معمولاً دنبال می شوند. این استانداردها جنبه هایی مانند طراحی، ساخت و آزمایش شیرها را پوشش می دهد. در اروپا از استانداردهایی مانند DIN و EN استفاده می شود. رعایت این استانداردها تضمین می کند که شیرها از کیفیت بالایی برخوردار بوده و در صنایع مختلف در سراسر جهان قابل استفاده هستند.

چرا شیرهای پروانه ای کلاس 125 خود را انتخاب کنید؟

در شرکت ما، همه این استانداردها را بسیار جدی می‌گیریم. ما از مواد با کیفیت بالا در فرآیند تولید استفاده می‌کنیم و شیرهای ما آزمایش‌های دقیقی را پشت سر می‌گذارند تا اطمینان حاصل شود که استانداردهای صنعت را برآورده می‌کنند یا از آنها فراتر می‌روند. فرقی نمی‌کند برای تصفیه‌خانه آب، تأسیسات پردازش شیمیایی یا هر کاربرد دیگری به شیر نیاز داشته باشید، ما شیر پروانه‌ای کلاس 125 را برای شما داریم. شیرهای ما برای عملکرد و قابلیت اطمینان طولانی مدت طراحی شده اند و ما طیف گسترده ای از اندازه ها و پیکربندی ها را برای رفع نیازهای خاص شما ارائه می دهیم.

اگر به دنبال شیر پروانه ای کلاس 125 هستید، در تماس با آن درنگ نکنید. ما اینجا هستیم تا به شما کمک کنیم شیر مناسبی برای سیستم خود پیدا کنید. خواه در مورد استانداردها، اندازه یا کاربرد سؤالی داشته باشید، تیم کارشناسان ما آماده کمک به شما هستند. همین امروز با ما تماس بگیرید تا فرآیند تدارکات را شروع کنیم و بیایید با هم کار کنیم تا بهترین راه حل را برای نیازهای شما پیدا کنیم.

مراجع

• ASME B16.34 - سوپاپ - فلنج دار، رزوه دار و انتهای جوش
• API 609 - شیرهای پروانه ای، دو فلنجی، لنگه - نوع و ویفر - نوع
• استانداردهای DIN برای شیرها
• استانداردهای EN برای شیرها
