استانداردهای شیر پروانه ای فلنجی Pn16 چیست؟

سلام! به عنوان تامین کننده شیرهای پروانه ای فلنجی Pn16، اخیراً سوالات زیادی در مورد استانداردهای این شیرها وجود دارد. بنابراین، فکر کردم چند دقیقه وقت بگذارم تا همه چیز را برای شما توضیح دهم.

ابتدا اجازه دهید در مورد معنای واقعی Pn16 صحبت کنیم. "Pn" مخفف "فشار اسمی" است و یک استاندارد اروپایی است که نشان می دهد حداکثر فشاری که یک شیر می تواند در یک دمای خاص تحمل کند. در مورد Pn16، به این معنی است که شیر برای تحمل حداکثر فشار 16 بار (حدود 232 psi) در دمای حدود 20 درجه سانتیگراد (68 درجه فارنهایت) طراحی شده است. این یک درجه بندی فشار بسیار رایج برای بسیاری از کاربردهای صنعتی است، بنابراین شیرهای پروانه ای فلنجی Pn16 را می بینید که در طیف وسیعی از تنظیمات استفاده می شوند.

ابعاد فیزیکی و استانداردهای فلنج

یکی از استانداردهای کلیدی برای شیرهای پروانه ای فلنجی Pn16 ابعاد فیزیکی آنها است. ابعاد فلنج استاندارد شده است تا اطمینان حاصل شود که شیر می تواند به راحتی نصب شود و به سایر اجزای یک سیستم لوله کشی متصل شود. برای شیرهای Pn16، ابعاد فلنج معمولاً از استاندارد اروپایی EN 1092-1 پیروی می کند. این استاندارد اندازه، الگوی سوراخ پیچ و سایر جزئیات فلنج را مشخص می کند، به طوری که شیرهای تولید کنندگان مختلف بدون هیچ مشکل اساسی قابل تعویض هستند.

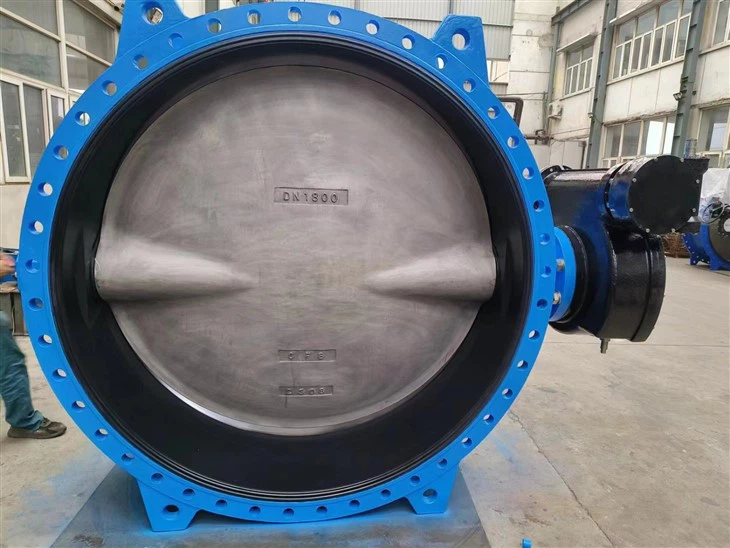

خود بدنه سوپاپ نیز دارای ابعاد خاصی است. قطر شیر، که معمولاً به عنوان "قطر اسمی" (DN) نامیده می شود، می تواند از اندازه های کوچک مانند DN50 تا بزرگتر مانند DN1200 متغیر باشد. مثلا ماشیر پروانه ای فلنج DN50 DN1200 D343Xدر انواع مختلفی از این قطرهای اسمی برای مطابقت با نیازهای لوله کشی مختلف وجود دارد. طول بدنه شیر نیز استاندارد شده است تا به درستی در سیستم لوله کشی قرار گیرد و اطمینان حاصل شود که فضای کافی برای عملکرد بدون تداخل دریچه وجود دارد.

استانداردهای مواد

مواد به کار رفته در شیر پروانه ای فلنجی Pn16 یکی دیگر از جنبه های مهم استانداردها است. بدنه دریچه بسته به کاربرد می تواند از مواد مختلفی ساخته شود. مواد متداول عبارتند از چدن، چدن داکتیل و فولاد ضد زنگ. چدن یک گزینه مقرون به صرفه است و برای کاربردهای کم تقاضا که خوردگی نگرانی اصلی نیست، مناسب است. چدن داکتیل استحکام و دوام بهتری نسبت به چدن دارد و اغلب در کاربردهای سنگین تر استفاده می شود. فولاد ضد زنگ زمانی که مقاومت در برابر خوردگی اولویت اصلی است، مانند کارخانه‌های فرآوری شیمیایی یا صنایع غذایی و آشامیدنی، بهترین ماده است.

دیسک شیر پروانه‌ای که قسمتی است که برای کنترل جریان سیال می‌چرخد نیز نیازمند مواد خاصی است. معمولاً از موادی ساخته می‌شود که می‌توانند فشار و نوع سیالی که در شیر جریان دارد را تحمل کنند. به عنوان مثال، در کاربردهایی که سیال ساینده است، دیسک ممکن است از مواد سخت شده برای جلوگیری از سایش ساخته شود.

محل قرارگیری دریچه، که در هنگام بسته شدن شیر آب بندی را فراهم می کند، معمولاً از الاستومرهایی مانند EPDM (اتیلن پروپیلن دی ان مونومر) یا NBR (لاستیک نیتریل بوتادین) ساخته شده است. این مواد خواص آب بندی خوبی دارند و می توانند در محدوده خاصی از دما و فشار مقاومت کنند. انتخاب الاستومر به نوع سیال، دما و شرایط فشار کاربرد بستگی دارد.

استانداردهای عملکرد

وقتی صحبت از عملکرد می شود، شیرهای پروانه ای فلنجی Pn16 باید استانداردهای خاصی را رعایت کنند. یکی از مهمترین معیارهای عملکرد، میزان نشتی است. دریچه در حالت بسته باید میزان نشتی بسیار پایینی داشته باشد. این امر برای جلوگیری از اتلاف سیال و اطمینان از ایمنی و کارایی سیستم لوله کشی بسیار مهم است.

ضریب جریان شیر (Cv) نیز یک پارامتر عملکرد مهم است. مقدار Cv نشان می دهد که در یک افت فشار معین چه مقدار سیال می تواند از شیر عبور کند. مقدار Cv بالاتر به این معنی است که شیر می تواند اجازه عبور سیال بیشتری را بدهد، که برای کاربردهایی که دبی بالا مورد نیاز است مهم است.

گشتاور عملیاتی سوپاپ جنبه دیگری از عملکرد است. گشتاور مورد نیاز برای باز و بسته کردن شیر باید در محدوده معقولی باشد. اگر گشتاور خیلی زیاد باشد، کارکردن دستی سوپاپ دشوار است یا فشار زیادی به محرک وارد می کند (اگر از محرک برای کارکرد شیر استفاده شود).

استانداردهای فعال سازی

شیرهای پروانه ای فلنجی Pn16 را می توان به صورت دستی یا با کمک یک محرک کار کرد. در صورت استفاده از محرک، استانداردهایی برای عملکرد آن نیز وجود دارد. به عنوان مثال، محرک های الکتریکی باید سطح مشخصی از قدرت و سرعت داشته باشند تا اطمینان حاصل شود که می توانند شیر را در یک زمان معقول باز و بسته کنند. محرک های پنوماتیکی باید بتوانند در فشار هوای مشخص کار کنند و طول کورس مناسب برای باز و بسته کردن کامل شیر را داشته باشند.

ما همچنین ارائه می دهیمشیر پروانه ای با فلنج دنده کرم دار، که از مکانیزم چرخ دنده حلزونی برای عملکرد دستی استفاده می کند. این نوع شیر یک راه صاف و قابل اعتماد برای کنترل جریان ارائه می دهد و برای مطابقت با استانداردهای مربوطه برای فعال سازی و عملکرد طراحی شده است.

استانداردهای تست

قبل از اینکه شیر پروانه ای فلنجی Pn16 از کارخانه خارج شود، باید یک سری آزمایشات را انجام دهد تا اطمینان حاصل شود که استانداردها را برآورده می کند. یکی از تست های رایج تست فشار است. شیر تحت فشاری بالاتر از فشار نامی خود (معمولاً 1.5 برابر فشار نامی) قرار می گیرد تا هرگونه نشتی یا ضعف ساختاری بررسی شود.

همچنین تست هایی برای عملکرد آب بندی شیر وجود دارد. دریچه بسته است و فشار معینی برای بررسی وجود نشتی از طریق صندلی اعمال می شود. این آزمایش‌ها برای اطمینان از اینکه دریچه در کاربرد واقعی مطابق انتظار عمل می‌کند، حیاتی هستند.

انواع دیگر شیر پروانه ای فلنجی Pn16

علاوه بر مواردی که قبلاً ذکر کردم، ما آنها را نیز داریمشیر پروانه ای ویفر چدن داکتیل Wcb Class150. این نوع شیر برای قرار گرفتن بین دو فلنج در یک نصب ویفری طراحی شده است. این یک انتخاب محبوب برای برنامه هایی است که در آن فضا محدود است، و همچنین از نظر ابعاد، مواد و عملکرد، تمام استانداردهای مربوط به Pn16 را برآورده می کند.

چرا شیرهای پروانه ای فلنجی Pn16 خود را انتخاب کنید؟

به عنوان یک تامین کننده، ما مفتخریم که شیرهای پروانه ای فلنجی Pn16 را ارائه می دهیم که تمام استانداردهای لازم را برآورده می کند. ما مواد خود را از تامین کنندگان قابل اعتماد تهیه می کنیم و از فرآیندهای تولید پیشرفته برای اطمینان از کیفیت شیرهای خود استفاده می کنیم. سوپاپ‌های ما به‌شدت آزمایش می‌شوند تا مطمئن شویم در کاربردهای دنیای واقعی عملکرد خوبی دارند.

چه در صنعت نفت و گاز، تصفیه آب یا هر صنعت دیگری که نیاز به کنترل جریان قابل اعتماد دارد، شیرهای پروانه ای فلنجی Pn16 ما یک انتخاب عالی هستند. ما طیف گسترده‌ای از اندازه‌ها و انواع شیرها را برای پاسخگویی به نیازهای خاص شما داریم، و همچنین می‌توانیم پشتیبانی فنی را برای کمک به انتخاب شیر مناسب برای برنامه خود ارائه دهیم.

بیایید برای نیازهای Valve شما وصل شویم

اگر در بازار شیر پروانه ای فلنجی Pn16 هستید، دوست دارم با شما صحبت کنم. چه در مورد استانداردها سؤالی دارید، چه در انتخاب شیر مناسب برای پروژه خود به کمک نیاز داشته باشید، یا آماده ثبت سفارش هستید، در تماس با ما دریغ نکنید. شما می توانید با ما گفتگو کنید تا در مورد نیازهای خود صحبت کنید و قیمت را دریافت کنید. ما اینجا هستیم تا مطمئن شویم بهترین راه حل برای کسب و کار خود را دریافت می کنید.

مراجع

• EN 1092 - 1: استاندارد اروپایی برای ابعاد فلنج.
• استانداردهای صنعتی برای مواد شیر و تست عملکرد.
