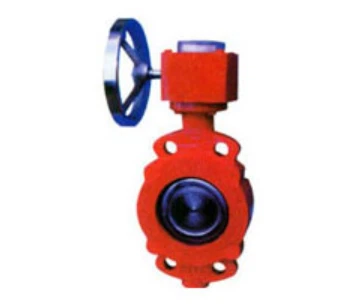

شیر پروانه ای سیگنال آتش غیرعادی
شیر پروانه ای سیگنال آتش غیرعادی
شیر پروانه ای سیگنال با صفحه پروانه ای غیرعادی طراحی شده است. یک مکانیسم بادامک در انتهای شفت برای تماس با سیگنال سوئیچ تنظیم شده است. این می تواند به طور موثر سیگنال هایی را برای باز و بسته کردن شیر ارائه دهد. همچنین می تواند سیگنال هایی را برای اتصال امکانات صدا و نور و ارائه سیگنال های صوتی و نوری تولید کند. به طور کلی برای تاسیسات حفاظت از آتش استفاده می شود. برای استفاده پشتیبانی
1. درپوش جعبه سوئیچ برق را باز کنید، سیم های هسته کابل را با توجه به الزامات کنترل الکتریکی به پایانه های مربوطه وصل کنید، ورودی کابل را ببندید و کابل را ثابت کنید تا در صورت وارد شدن نیروهای خارجی به سیم کشی کابل آسیب نرسد.
2. هنگامی که سوپاپ در موقعیت "کاملا بسته" است، بادامک بسته را در جهت عقربه های ساعت به پایین بچرخانید تا بادامک فقط به میکرو سوئیچ برخورد کند (صدای کلیک شنیده می شود)، و سپس پیچ روی بادامک را ببندید تا بادامک محکم شود.
3. هنگامی که سوپاپ در موقعیت "کاملا باز" قرار گرفت، بادامک بازشو بالایی را در خلاف جهت عقربه های ساعت بچرخانید و بادامک بازشو را با همان روش بالا تنظیم کنید.
4. پیچ حد را تنظیم کنید. هنگامی که سوپاپ در موقعیت "کاملا بسته" یا "کاملا باز" است، پیچ حد نباید فقط به صفحه حدی چرخ دنده حلزونی برخورد کند، بلکه باید شکاف خاصی را باقی بگذارد و سپس مهره قفل کننده حد را روی پیچ سفت کنید.
5. پوشش جعبه کلید برق را بپوشانید. هنگامی که شیر در وضعیت "کاملا بسته" است، نشانگر نشانگر باز شدن را به علامت "{1}}" روی صفحه تنظیم کنید و پیچ را محکم کنید تا نشانگر ثابت شود.
پارامترهای فنی اصلی
| DN (mm) | 50~300 | |
| PN (Mpa) | 1.6 | |
| فشار تست Ps (MPa) | تست قدرت | 2.4 |
| تست آب بندی | 1.76 | |
| رسانه قابل اجرا | آب، نفت، آب دریا | |
| دمای مناسب | کمتر یا مساوی 125 درجه | |
اندازه
| DN (mm) | L | D1 | D | Z-Φd | H | H0 | A | B | D0 | وزن بر کیلوگرم |
| 50 | 43 | 125 | 165 | 4-18 | 102 | 362 | 200 | 200 | 160 | 15 |
| 65 | 46 | 145 | 185 | 4-18 | 112 | 382 | 200 | 200 | 160 | 17 |
| 80 | 49 | 160 | 200 | 8-18 | 120 | 400 | 200 | 200 | 160 | 19.5 |
| 100 | 56 | 180 | 220 | 8-18 | 137 | 434 | 200 | 200 | 160 | 23 |
| 125 | 64 | 210 | 250 | 8-18 | 162 | 480 | 200 | 200 | 160 | 28 |
| 150 | 70 | 240 | 285 | 8-22 | 174 | 550 | 280 | 280 | 240 | 48 |
| 200 | 71 | 295 | 340 | 12-22 | 207 | 615 | 280 | 280 | 240 | 53 |
| 250 | 76 | 355 | 405 | 12-26 | 242 | 694 | 280 | 280 | 240 | 94 |
| 300 | 83 | 410 | 460 | 12-26 | 284 | 829 | 420 | 520 | 350 | 124 |
